Блоки питания (БП) предназначены для питания цифровых и аналоговых блоков установки автоматизации газоперекачивающих агрегатов А705-15-09М. Также, БП могут использоваться в других системах регулирования и управления технологическими процессами в энергетике, металлургии, нефтяной, газовой, химической и др. отраслях промышленности, в измерительных системах и измерительно-вычислительных комплексах.

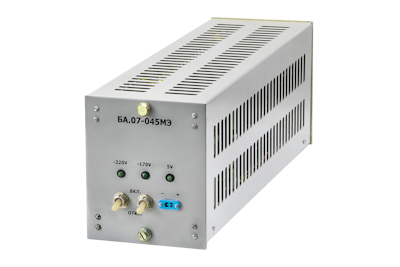

БА.07-045МЭ АВЛБ.436647.001-01;
БА.07-046МЭ АВЛБ.436647.001;
БА.07-046-01МЭ АВЛБ.436647.001-02;
БА.07-047МЭ АВЛБ.436747.001;

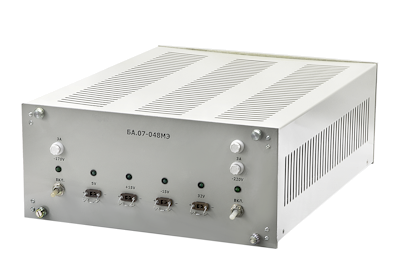

БА.07-048МЭ АВЛБ.436747.001-01.
Блоки питания (БП) предназначены для питания цифровых и аналоговых блоков установки автоматизации газоперекачивающих агрегатов А705-15-09М. Также, БП могут использоваться в других системах регулирования и управления технологическими процессами в энергетике, металлургии, нефтяной, газовой, химической и др. отраслях промышленности, в измерительных системах и измерительно-вычислительных комплексах.
БП расcчитан на работу от двух гальванически развязанных сетей первичного электропитания: основной – переменного тока напряжением 170 (+17,-26) В частотой (50 ± 1) Гц и резервной – постоянного тока 220 (+22, -33) В.
Выходное напряжение, максимально возможное выходное напряжение, максимальный ток нагрузки, потребляемая мощность, пульсация выходного напряжения, допустимое изменение выходного напряжения при воздействии влияющих факторов и масса БП соответствуют приведенным в таблицах 1 и 2.
Время установления выходного напряжения БП при включении сетевого электропитания не превышает 300 мс, время сохранения номинального значения выходного напряжения при прерываниях сетевого электропитания не менее 30 мс.
БП имеет защиту от перегрузки по току или короткого замыкания в цепи нагрузки. Защита от перегрузки по току срабатывает при токах нагрузки в диапазоне от 1,2 до 2,0 Iмакс. Восстановление выходного напряжения автоматическое после снятия перегрузки или устранения короткого замыкания.
БП имеет защиту от превышения выходного напряжения (110…135 % от номинального значения).
БП обеспечивает замыкание цепи «Сигнал неисправности» при неисправности и индикацию наличия входных/выходных напряжений.
Изоляция гальванически развязанных электрических цепей БП относительно корпуса и между собой при температуре окружающего воздуха (20 ± 5) °С и относительной влажности до 80 % выдерживает в течение 1 минуты испытательное напряжение практически синусоидальной формы частотой 50 Гц с амплитудой между входными и выходными цепями, цепью «Сигнал неисправности», корпусом – 1000 В.
Таблица 1
Код блока | Выходное напряжение, В | Максимальный ток нагрузки, А | |
БА.07-045МЭ | +5 ± 0,10 | 20 | 0,15 |
БА.07-046МЭ |
+27 ± 0,50 +12 ± 0,10 |
5 0,3 |
0,3 0,15 |
БА.07-046-01МЭ | +12 ± 0,06 | 10 | 0,15 |
БА.07-047МЭ |
+5 ± 0,05 +12±0,06 -15 ± 0,05 +15 ± 0,05 |
1 3 0,5 0,5 |
0,1 0,1 0,15 0,15 |
БА.07-048МЭ |
+5 ± 0,10 -15 ± 0,50 +15 ± 0,50 +32 ± 0,50 |
3 5 5 1 |
0,15 0,15 0,15 0,15 |
Таблица 2
Электрическое сопротивление изоляции цепей БП относительно корпуса и между собой соответствует:
- не менее 100 МОм при температуре окружающего воздуха (20 ± 5) °С и относительной влажности до 80 %;
- не менее 10 МОм при температуре окружающего воздуха (60 ± 3) °С и относительной влажности до 50 %.
БП в транспортной таре сохраняет свои характеристики послевоздействия следующих факторов:
- температуры окружающей среды от минус 60 до плюс 60 °С;
- относительной влажности воздуха (95 ± 3)% при температуре плюс 35 °С.
БП в транспортной таре выдерживает воздействие следующих механических нагрузок:
- вибрацию в диапазоне частот от 10 до 500 Гц с частотой перехода в пределах (57 – 62) Гц с амплитудой смещения для частоты перехода 0,35 мм и ускорением для частоты выше частоты перехода 49 м/с2 (5g);
- удары, действующие последовательно вдоль трех взаимно перпендикулярных осей, с ускорением 98 м/с2, длительностью ударного импульса 16 мс при числе ударов для каждого направления до (1000 ± 10).
Средняя наработка БП на отказ при плюс 25 °С по MIL-HDBK-217L 183800 часов.
Средний срок службы не менее 12 лет.
Масса БП не более указанной в таблице 2.
Таблица 3
|
Блок | Код каркаса | Габаритные размеры, мм. | |
БА.07-045МЭ БА.07-046МЭ БА.07-046-01МЭ БА.07-047МЭ БА.07-048МЭ |
УТК1 УТК1 УТК1 К141-24(УТК) К141-24(УТК) |
120 х 140 х 395 120 х 140 х 395 120 х 140 х 395 140,5 х 317 х 405 140,5 х 317 х 405 |
Рис.1. Габаритный чертеж БП в каркасе типа УТК
Рис. 2. Габаритный чертеж БП в каркасе типа К141-24 (УТК)
Руководство по эксплуатации «БА-07-045МЭ-048МЭ_РЭ»
