Программное обеспечение ПТК Цитрон

Программное обеспечение ПТК Цитрон

softmc.pngПрограммно-технический комплекс (ПТК) «Цитрон» является многофункциональной наращиваемой системой контроля объекта и технологического процесса. Комплекс предназначен для применения в различных областях автоматизации и измерений в условиях круглосуточной эксплуатации.


В состав программного обеспечения ПТК «Цитрон» входят:
  • Цитрон
  • КЦ-Сервер
  • КЦ-Сеть
  • АРМ диспетчера

Цитрон

Программное обеспечение «Цитрон» осуществляет циклический опрос всех входящих в состав комплекса приборов. ПО получает от этих приборов информацию и отображает её на экране компьютера в форме, удобной оператору. Информация хранится в базах данных, а также, при необходимости, передаётся по сети на верхний уровень. При выходе за пределы допуска параметров, для привлечения внимания оператора формируется аварийная сигнализация (визуальная и звуковая). Информация обо всех аварийных событиях записывается в базе данных аварийных событий.

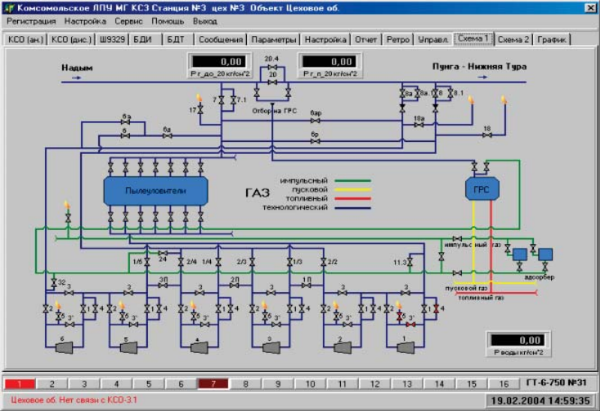

В верхней строке главной формы высвечивается наименование комплекса (заданное в настройках программы), номер станции (заданный в настройках объектов), наименование объекта и имя сменного инженера (если была выполнена регистрация).


Программа, в соответствии с установленными настройками, опрашивает подключенные объекты. В момент опроса объекта кнопка подсвечивается, а справа от ряда кнопок высвечивается имя опрашиваемого объекта. При этом программа, получая ответ от объекта, окрашивает соответствующую ему кнопку в зелёный или красный цвет:
  • зелёный цвет соответствует нормальному состоянию объекта (есть связь со всеми приборами, установленными на объекте; технологические параметры в норме);
  • красный цвет соответствует аварийному состоянию объекта (нет связи с приборами или технологические параметры выходят за пределы допуска, или срабатывают аварийные контактные датчики);
  • серый цвет кнопки означает, что объект с этим номером не введён в работу и запросы к нему не посылаются.

Вся принятая от объектов информация записывается в файлы оперативного хранения информации базы данных «БДТ» и в файлы длительного хранения информации «БДИ».
Аварийная информация записывается в файл оперативных сообщений.
В нижней части экрана расположена панель для отображения состояния опрашиваемых ПО объектов. На панель выводится текстовое сообщение по текущему объекту:
  • зелёный цвет сообщения на этой панели соответствует нормальному состоянию опрашиваемого объекта;
  • красным цветом отображаются аварийные сообщения.

При подводе курсора манипулятора «мышь» к любой из кнопок ПО выводит подсказку, поясняющую функциональное назначение кнопки.

КЦ-Сервер

«КЦ-Сервер» является программным обеспечением сервера ПТК «Цитрон». «КЦ-Сервер» использует стандартные системные вызовы и построен по принципу разделения процессов, т.е. каждый функциональный модуль выполняется в отдельном процессе. Данное ПО не использует графическую оболочку, все приложение запускаются с консоли.

КЦ-Сеть

«КЦ-Сеть» является программным обеспечением устройства связи ПТК «Цитрон».

АРМ диспетчера

АРМ диспетчера «Цитрон» является средством визуального представления данных, получаемых с «КЦ-Сервера».
АРМ диспетчера «Цитрон» позволяет создавать собственные мнемосхемы и выводить на них данные, получаемые с цехового уровня. Также есть возможность с помощью встроенных скриптовых языков создавать вычисляемые параметры, основанные на данных, получаемых с цехового уровня.

Стоимость программного обеспечения

Все программное обеспечение поставляется в составе ПТК «Цитрон» и его стоимость определяется сложностью реализуемого проекта.
