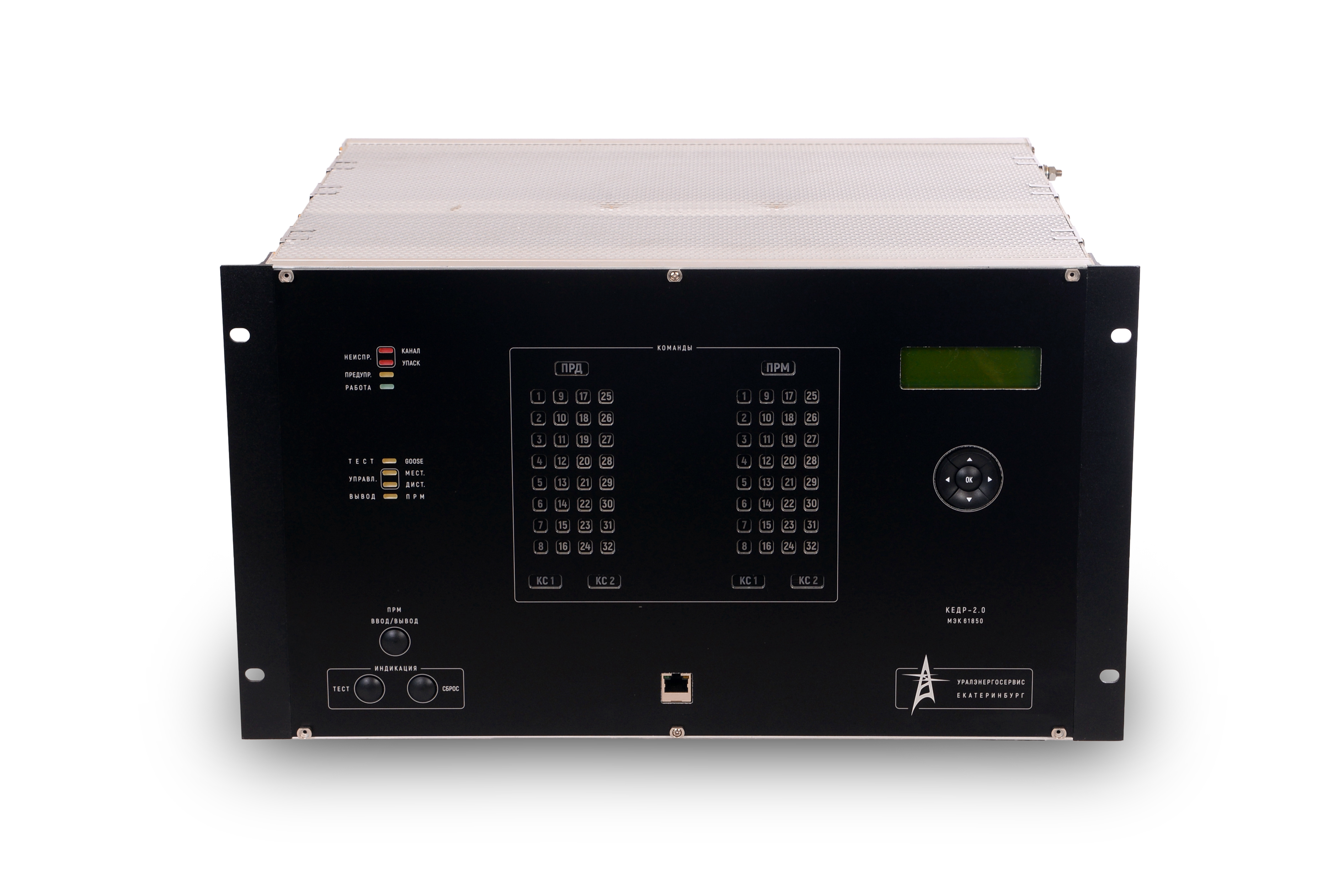

Назначение
- высокочастотным (ВЧ) трактом по ЛЭП 35–1150кВ;
- по выделенной оптоволоконной линии связи — ВОЛС;
- сети SDH/PDH — цифровой канал связи (G.703 — E1).
Основные функции
Передача и прием сигналов-команд РЗ и ПА.
При передаче и приеме сигналов команд по ВЧ каналу связи:
Дуплексный режим работы в ВЧ канале обеспечивается как при разнесенном, так и при смежном расположении полос передачи/приема.
Команды могут передаваться в ВЧ канале: одночастотным, параллельным двухчастотным, двухчастотным последовательным кодом или их комбинацией.
• передача 32-х команд в одном направлении;
• прием 32-х команд в одном направлении;
• передача и прием 32-х команд РЗ и ПА в обоих направлениях;
• передача 64-х команд в одном направлении*;
• прием 64-х команд в одном направлении*.
Реализована возможность выбора занимаемой полосы частот для приема и передачи сигналов команд: 4кГц (2+2 кГц), 8кГц (4+4 кГц).
Передача команд по ВЧ каналу связи, выполняется последовательно (по очереди), в соответствии c заданным приоритетом.
Длительность передачи и приоритет каждой команды можно настроить индивидуально для любой среды передачи.
* При использовании двухчастотного кода возможно увеличение числа принимаемых/передаваемых команд до 64 в одной рабочей полосе (4 кГц).
Коммуникационные интерфейсы и протоколы связи АКА «КЕДР‑2.0» обеспечивают:
• подключение к ЛВС шине возможно по одному из протоколов МЭК 61850 (Ethernet), МЭК 60870–5–104 (Ethernet), МЭК 60870–5–101(RS485);
• функции синхронизации времени по протоколам PTP (IEEE1588), SNTP, а также синхронизацию с внешним GPS приёмником по NMEA‑0183;
• поддержку протокола резервирования PRP в рамках МЭК 61850–8–1GOOSE/MMS;
• подключение к коммуникационным сетям Ethernet по оптическому (10/100 Base FX) или электрическому (10/100 Base TX) интерфейсу;
Реализация протокола МЭК 61850 в АКА «КЕДР‑2.0».
АКА «КЕДР‑2.0» интегрируется в сети МЭК 61850, осуществляя прием/передачу команд ПА при помощи GOOSE сообщений (МЭК 61850–8–1GOOSE) и информационный обмен с АСУ ТП по МЭК 61850–8–1MMS. Реализация протокола в КЕДР‑2.0 соответствует корпоративному профилю ПАО «ФСК ЕЭС» и стандарту МЭК 61850–8–1.
Технические характеристики
|
Наименование
|
Значение
|
Габариты, мм
• изделия
• упаковки
|
483×266×379
500×550×360
|
|
Масса, нетто (брутто), кг
|
16 (29)
|

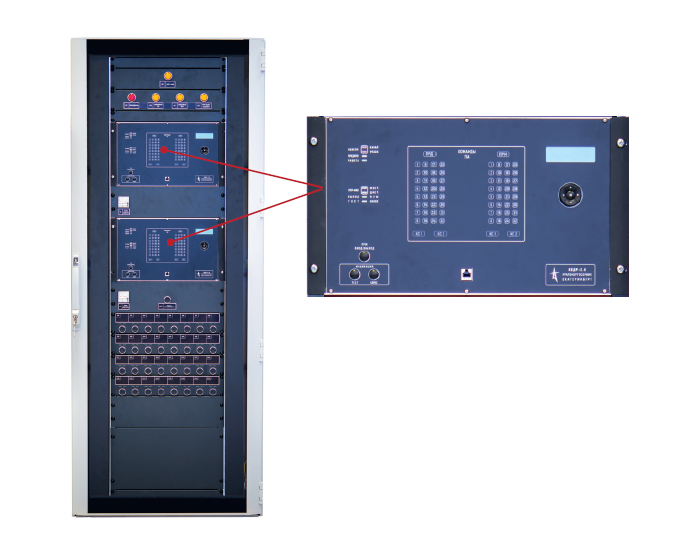

Конструкция корпуса соответствует стандарту МЭК 297.
Совместимость с аппаратурой
АКА «КЕДР‑2.0» обеспечивает возможность совместной работы в одном ВЧ канале связи с аппаратурой передачи команд противоаварийной автоматики следующих типов: ВЧТО-М, АНКА-АВПА, АКПА-В, АКАП-В, АКА «КЕДР», АК «ТриТОН»
АКА «КЕДР‑2.0» обеспечивает возможность совместной работы в одном канале связи ВОЛС/МUX с аппаратурой передачи команд противоаварийной автоматики следующих типов: АКА «КЕДР» — ОК, АК «ТриТОН» секция БУК.
