Основные функции
- сбор и обработка первичной информации от устройств нижнего уровня;

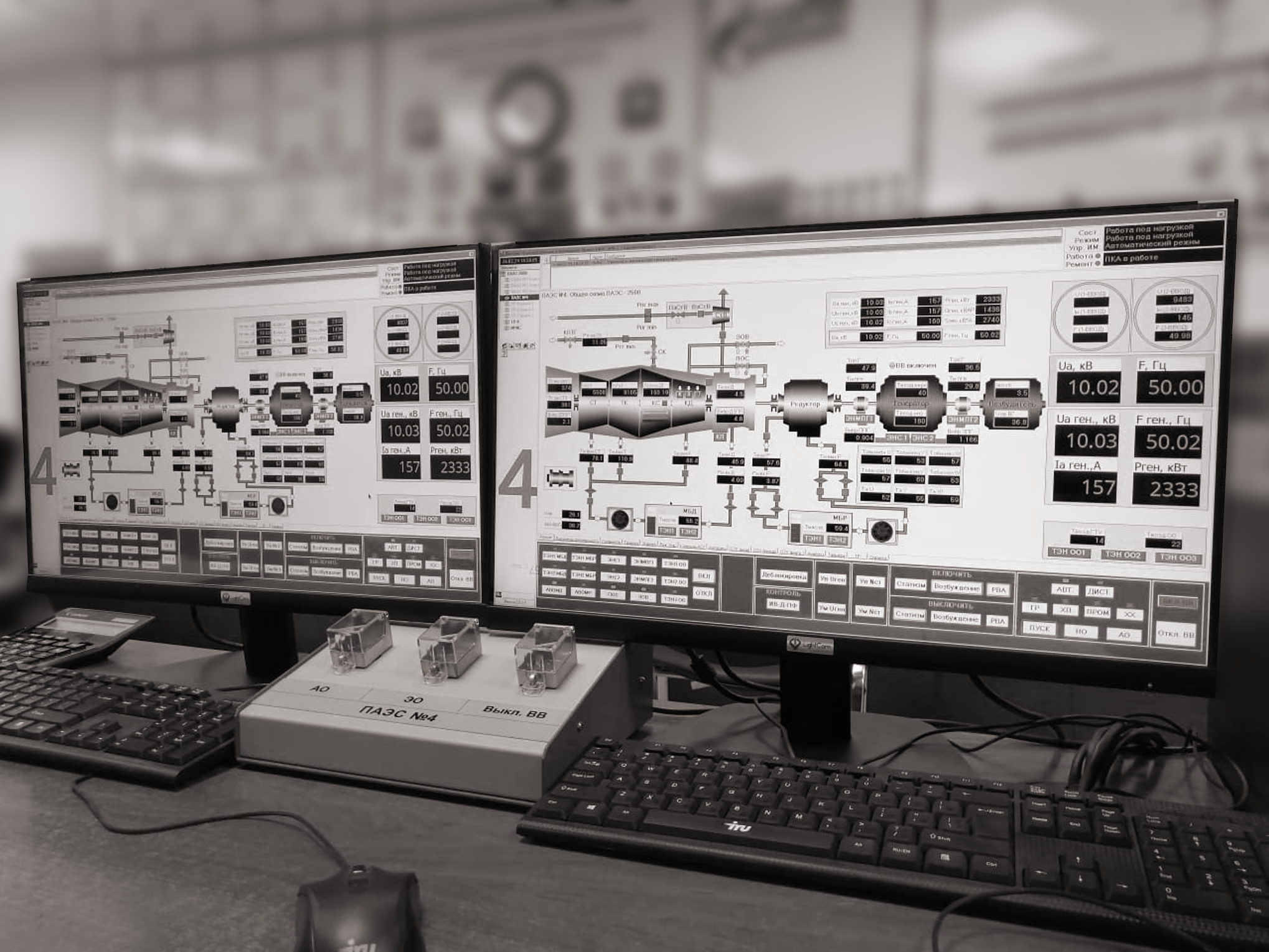

- визуализация параметров технологического процесса и оборудования с помощью мнемосхем, графиков, таблиц и т. д. Вызов необходимых данных или участков технологических линий на экране дисплея;
- дистанционное управление технологическими процессами и объектами;
- сообщение персоналу о предаварийных и аварийных ситуациях (световая и звуковая сигнализации). Регистрация внештатных ситуаций и накопление архивных данных (возможно за любой период);
- предоставление текущих и накопленных (архивных) данных в виде графиков (трендов);
- создание новых алгоритмов регулирования;
- изменение всех функций SCADA-системы (добавление или удаление датчиков, исполнительных механизмов и изменение их характеристик, изменение параметров настройки технологических переменных, добавление новых модулей в контроллеры или новых контроллеров, корректировка и создание любых мнемосхем, трендов, документации);
- передача (и приём) необходимых данных в систему верхнего уровня;
- обеспечение диагностических процедур, и их протоколирование и автоматическое сообщение о них оператору;
- обеспечение надёжности ведения технологических процессов и всей системы (полная поддержка «горячего» резервирования, автоматический переход на резерв и восстановление, настройка резервирования должна осуществляться без дополнительного программирования, автоматическая синхронизация данных трендов после восстановления основного сервера);
- защита от несанкционированного доступа.
Структурная схема
Технические характеристики
Наименование
|
Значение
|
Максимальное количество дискретных сигналов*
|
65535
|
Максимальное количество аналоговых сигналов*
|
65535
|
Максимальное количество сигналов таймера*
|
65535
|
Максимальное количество уставок аналоговых сигналов*
|
65535
|
Максимальное количество объектов управления
|
256
|
Количество синхронно работающих АРМ**
|
2
|
Цикл обмена, мс ***
|
10
|
Требования к характеристикам применяемого
персонального компьютера (ПК)
|
Процессор
|
P-IV 2400 и выше
|
Объем оперативного запоминающего устройства (ОЗУ)
|
не менее 1Гб
|
Объем жесткого диска
|
не менее 40 Гб
|
Видеокарта и монитор ПК должны обеспечивать
разрешение изображения на экране монитора
|
не ниже 1024×768 точек
с количеством цветов
не менее 64000 (16 бит)
|
* для одного объекта управления
** на одной линии
*** настраивается соответственно задаче
Преимущества
Удобный интерфейс
Программный комплекс
«EISCADA» имеет удобный пользовательский интерфейс, выполненный в «оконном» стиле и позволяющий быстро ориентироваться оператору и администратору во всем перечне возможностей системы.
Прозрачная архитектура
Нет сложностей с загрузкой разных модулей, все «в одной коробочной версии».
Встроенные средства сетевой поддержки
ПК «EISCADA» поддерживает работу в стандартных сетевых средах (Ethernet и др.) с использованием стандартных протоколов (ModBUS RTU, TCP/IP, ProfiBUS, CanBUS и т.д.), а так же обеспечивает поддержку популярных промышленных интерфейсов (ModBUS, RS-232, RS-485, RS-422, Fast Ethernet, Industrial Ethernet), и таким образом, не отстает от своих зарубежных аналогов.
Графический редактор
Используемая векторная графика позволяет осуществлять широкий набор операций над объектом, а так же обновлять изображение на экране, используя средства анимации.
Встроенный графический редактор EIScada позволяет рисовать компоненты на форме отображения, задавая им все необходимые свойства.
Так же, реализованная система plug-in'ов (плагинов) позволяет в кратчайшие сроки создавать новые различные компоненты.
Редактор алгоритма управления
Редактор алгоритма управления позволяет технологам создавать и изменять алгоритм управления без привлечения специалистов по программному обеспечению, т. е. оперировать только управлением исполнительными механизмами.
В редакторе имеется возможность создавать алгоритмы управления исполнительными механизмами с помощью блок-схем.
Система генерации отчётов
- широкий набор базовых шаблонов отчётов;
- человеколюбивый редактор шаблонов отчётов для сложных пользовательских отчётов;
- получение оперативных и исторических данных по ОРС UA и SQL, в том числе со сторонних серверов данных;
- ввод ручных данных в готовые отчёты;
- генерация отчётов по расписанию, по событию, по запросу пользователя, рассылка по E-Mail;
- система резервирования.
Открытость системы
Система является открытой, если для нее определены и описаны внешние форматы данных и процедурный интерфейс, что позволяет подключить к ней «внешние» независимо работающие компоненты.
Система
«EISCADA» позволяет разрабатывать собственные программные модули, драйверов ввода-вывода для работы с различными типами оборудования и дополнительных компонентов визуализации сторонними фирмами-разработчиками, что дает возможность значительно расширить ее для широкого спектра задач.
Используемые базы данных
«EISCADA» использует собственные базы данных реального времени. Имеющиеся средства обработки и конвертирования баз данных позволяют импортировать и экспортировать данные, строить графики и печатать различные отчеты. Возможность обмена со всеми СУБД, поддерживающими ANSI SQL-синтаксис.
Взаимодействие с другими системами
Систему можно интегрировать в различные подсистемы (ERP, MES) и настроить взаимодействие с другими SCADA-системами как на одном персональном компьютере, так и в сети, что никак не повлияет на скорость ее работы.
Кроме того, модульность и гибкость системы позволяет настроить ее под самый разный спектр задач для работы с любыми другими типами связи с объектами управления, исполнительными механизмами, аппаратурой, регистрирующими приборами, рабочими местами операторов, серверами баз данных и т.д.
Расширение возможностей системы
Система
«EISCADA» имеет встроенный язык программирования с синтаксисом С++, увеличивающий гибкость всей системы.
Так же, имеется упрощенная возможность генерации событий в соответствии с заданными условиями, что ставит данную систему в один ряд с известными мировыми аналогами.
Кроссплатформенность
Важным критерием выбора SCADA-системы является программно-аппаратная платформа, поскольку от него зависит, возможна ли работа с ней на имеющихся вычислительных средствах.
ПК
«EISCADA», является многоплатформенной и позволяет работать на системах Windows, WindowsCE/Mobile, Linux, Embedded Linux, MacOS, Symbian, перекрывая тем самым важность этого фактора при выборе ПО.
Безопасность
- обмен данными между компонентами с использованием аутентификации пользователей, асимметричного шифрования по открытому и закрытому ключу, SSL сертификации;
- разграничение прав пользователей на управление серверами ввода/вывода оперативных данных;
- широкие возможности настройки прав пользователей при работе с функциями клиентских приложений;
- разграничение прав пользователей с ведением журнала действий для каждого из них.
